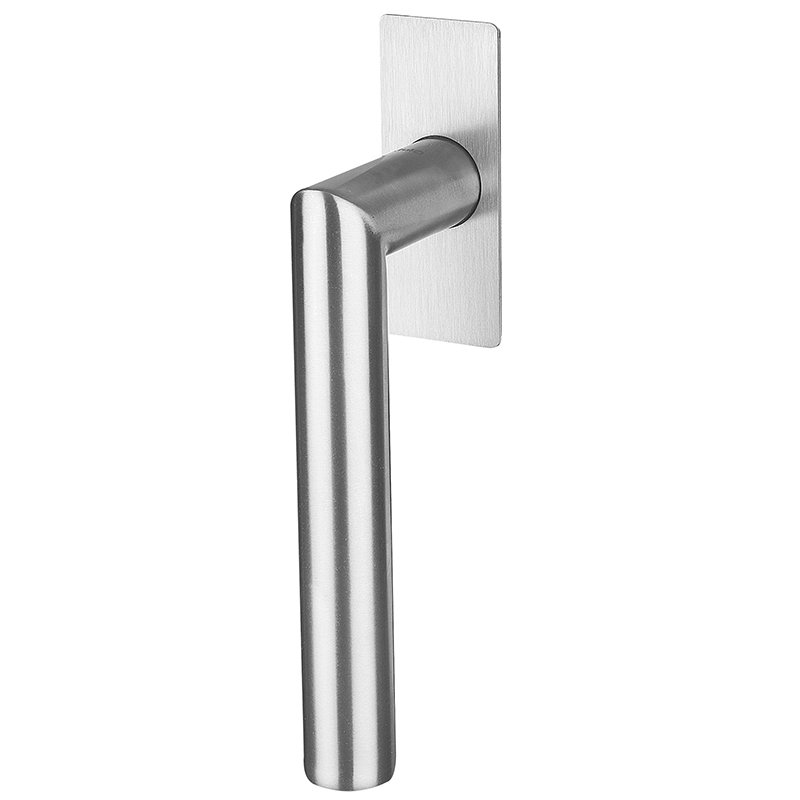

Fenstergriff GLUTZ Piatto 50001 / 51106 PF

06.040.78

prev

next

06.040.

Edelstahl matt, mit Rasterung 4 x 90°, ohne Schrauben

Drückergarnitur siehe 02.070.
Schrauben SK M5 siehe 30.972.
Demontagemagnet siehe 99.065.51
Schablone siehe 99.065.44

Marke: Glutz
Produktart: Fenstergriff
Ausführung: mit Piatto-Rosette eckig
Material: Edelstahl
Oberfläche: matt
Nocken-Ø: 9,5 / 12 mm
Stift: 7 x 38 mm
Ausladung: 54 mm
Rosettenbreite: 31 mm
Rosettenhöhe: 75 mm
Rosettenstärke: 1 mm
Griff-Ø: 20 mm
Grösse: 130 mm
Ausfräsung: 29 x 72 x 12 mm
Schraubenlochdistanz: 43 mm

1 Ausführung


06.040.78 Stück	mit Piatto-Rosette eckig	Edelstahl	matt	9,5 / 12	7 x 38	54	31	75	1	20	130	29 x 72 x 12	43

Vis de raccordement M5

Acier galvanisé, tête fraisée avec empreinte cruciforme Pozidriv, pour poignées tournantes et rosaces cylindriques à fixation traversante

L'aimant de démontage pour rosace affleurante

pour résoudre de la plaque de recouvrement de rosace affleurante
