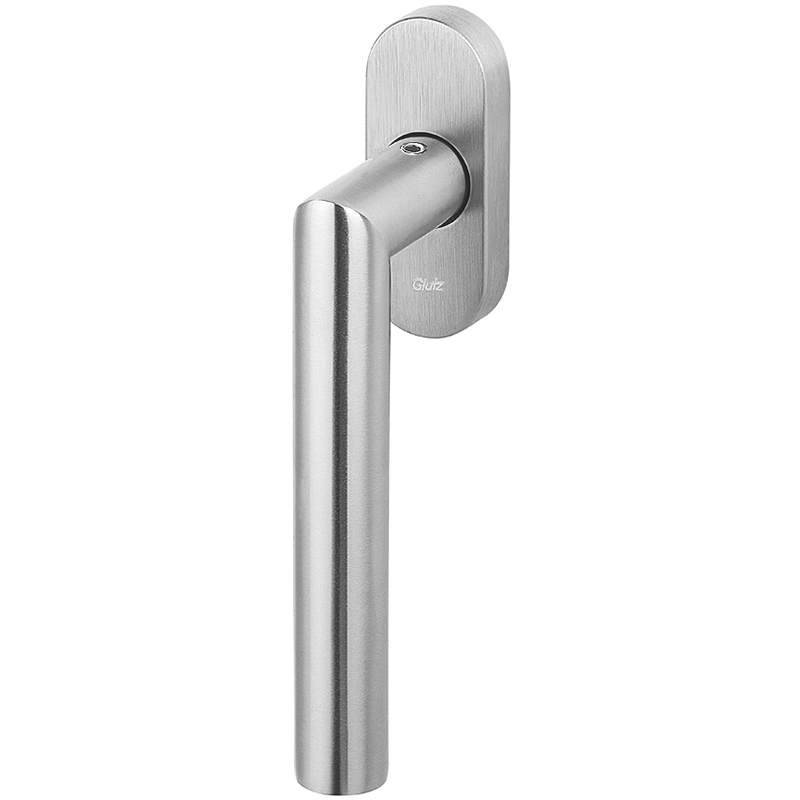

Fenstergriff GLUTZ 5071 / 5616 CF Memphis
06.001.
Edelstahl matt, mit Kugelrasterung 4 x 90°, ohne Schrauben
- Drückergarnitur siehe 02.002.10, 02.004. und 02.010.
- Für paarweise Montage werden 2 Fenstergriffe 06.001.58 und Drückerstift 09.606.11 benötigt.
- Fenstergriff abschliessbar siehe 06.351.
- Schrauben SK M5 siehe 30.972.
- Stabilschrauben M5 siehe 67.066.09-20
- Stabilhülsen siehe 67.068.00 und 67.076.55-56
- Marke
- Glutz
- Produktart
- Fenstergriff
- Nocken-Ø
- 9,5 / 12 mm
- Ausführung
- mit Clips-Rosette
- Material
- Edelstahl
- Oberfläche
- matt

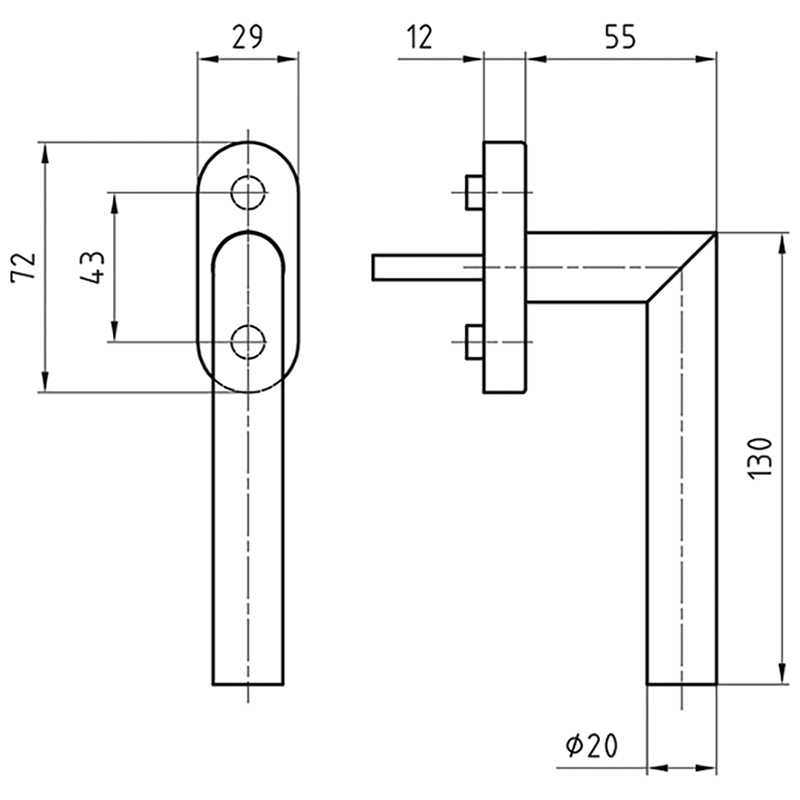

- Grösse
- 130 mm
- Griff-Ø
- 20 mm
- Rosettenhöhe
- 72 mm
- Rosettenbreite
- 29 mm
- Rosettenstärke
- 12 mm
- Schraubenlochdistanz
- 43 mm
Downloads
Drückerstift für Fenstergriffe
Stahl verzinkt, einseitig mit exzentrischer Bohrung, mit Fixierschraube HESO und Montageanleitung
Verbindungsschraube M5
Stahl verzinkt, Senkkopf mit Pozidriv-Kreuzschlitz, für Drehgriffe und Zylinderrosetten mit durchgehender Befestigung
