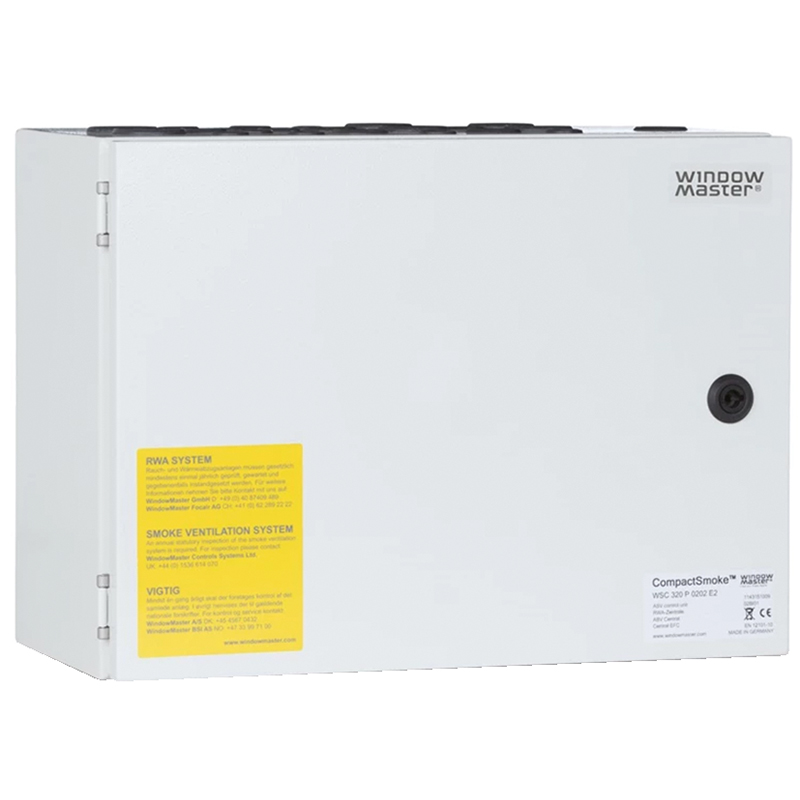

RWA-Zentrale WINDOWMASTER WSC 310 / 320 PLUS
26.060.
RWA-Zentralen für Rauch und Wärmeabzug
RWA-Kompaktzentrale WSC 310 PLUS oder WSC 320 PLUS zur Ansteuerung von 24 V DC Fensterantrieben mit einer Gesamtstromaufnahme von 10A oder 20A für die Funktion Rauchabzug kombiniert mit täglicher Lüftung. Die Zentralen sind geeignet für kleine und mittelgrosse Gebäude, sowie Gebäudeteile wie Treppenhäuser und Restaurants.
Touchbildschirm
Die Zentrale hat einen 2½”-LCD-Touchbildschirm mit übersichtlicher Menüführung. Das ermöglicht die problemlose Konfiguration, Inbetriebnahme und Wartung – auch ohne Computer. Etwaige Störungen werden detailliert angezeigt, was die Fehlerbehebung deutlich erleichtert.
Motortyp / Anzahl Geschwindigkeiten
Die Zentrale verfügt über bis zu drei unterschiedliche Antriebsgeschwindigkeiten:
a) für ± 24 V DC Standardantriebe - 1 Geschwindigkeit (RWA)
b) bei MotorLink® Antriebe - 2 Geschwindigkeiten (RWA / manuelle Steuerung)
c) bei MotorLink® Antriebe und Bus-Kommunikation - 3 Geschwindigkeiten (RWA / manuelle Steuerung / automatisch)
Geschwindigkeitstypen
RWA: volle Antriebsleistung bei RWA und Sicherheitsfunktionen. RWA-Funktion hat immer die höchste Priorität.
Manuelle Steuerung: Eine schnelle und hörbare Geschwindigkeit für manuelle Lüftungssteuerungen.
Automatisch: Eine langsame und fast lautlose Geschwindigkeit für automatische Lüftungssteuerungen.
Geringer Verkabelung
Die Zentrale verwendet für die gesamte Verkabelung der RWA-Bedienstellen, Rauchmelder und Lüftungstaster eine Bus-Technologie. Dadurch wird im Vergleich zu anderen RWA-Zentralentypen der Verkabelungsaufwand deutlich reduziert.
Windrichtungsabhängiger Rauchabzug
Die RWA-Zentrale kann so eingestellt werden, dass das Öffnen und Schliessen der Fenster in Abhängigkeit von Windrichtung und Geschwindigkeit erfolgen kann. So können die RWA-Klappen / Fenster ohne Zukauf von Zusatzmodulen windrichtungsabhängig gesteuert werden.
BUS-Kommunikation
Die Lüftungsteuerung ist auch über BUS-Kommunikation KNX, BACnet IP oder BACnet MS/TP zusammen mit z. B. NV Comfort® oder NV Advance® möglich.
Eingangsspannung: 230 V AC ±10 %
Ausgangsspannung: 24 V DC
IP-Schutzart: IP54
Notstromversorgung: >72 h
Farbe: verkehrsweiss RAL 9016
Feldbus: BacNet, KNX, ModBus
L x B x H: 300 x 400 x 120 mm (WSC 310)
L x B x H: 300 x 400 x 210 mm (WSC 320)
Lieferumfang:
RWA-Zentrale WSC 310 / 320 Plus
Endmodul Antrieb WSA 432
WSA 501 (10k ohm-Wiederstände, 10 Stück)
WSA 510 Endmodul für Antrieb (WSC 310/320 0202: 2 Stück / WSC 320 1012: 10 Stück)
2 Notstromakkus: WSC 310 mit WSA 007 / WSC 320 mit WSA 012
- Antriebe siehe 26.062. und 26.063.
- Zubehör siehe 26.065. und 26.066.
- Weitere Ausführungen ab Werk.
- Technische Änderungen vorbehalten.
