Fenstersimskonsole gela-hit
47.250.

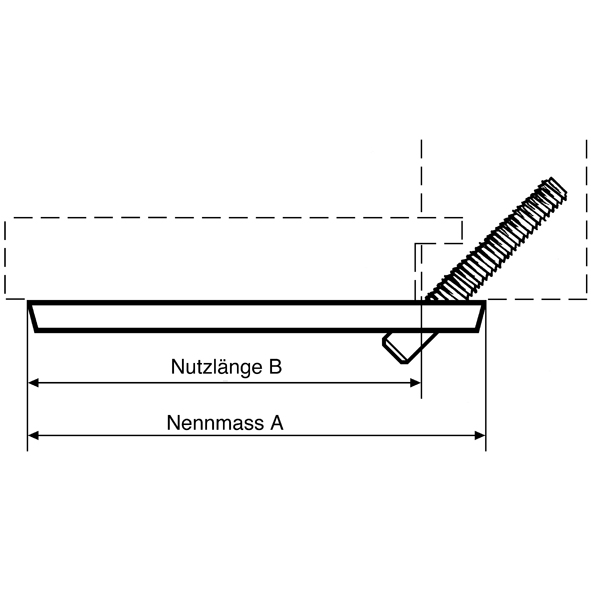

Stahl verzinkt, zum Einschlagen, mit rundem, konischen Rahmenbolzen mit Gewinde und Simsteil aus starkem Rohrprofil, gebohrt
- Die Tragkonsole gela-hit wird mit Hilfe des Anschlagwerkzeugs 99.520.00, auf rationellste Weise nachträglich im Bau montiert, selbst wenn die Fensterrahmen mit der Mauer bündig sind.
- Schrauben RK Ø 4,5 mm.
- Dank idealer Anordnung der Schraubenlöcher kann die Konsole für alle vorkommenden Simskonstruktion verwendet werden.
- Dank einfachem Montagevorgang BOHREN-EINSCHLAGEN beträgt die Montagezeit für eine Konsole höchstens 60 Sekunden.
- Ausserordentliche Tragfähigkeit.
- Marke
- Gela
- Produktart
- Simskonsole
- Oberfläche
- verzinkt
- Rohrprofil
- 20 x 10 mm
- Material
- Stahl
Downloads
Bohrlehre für Tragkonsolen GELA
mit Bohrbüchse aus Stahl, mit 2 Anschlagspitzen und 1 Markierstift, zur Montage von Tragkonsolen, ohne Bohrer
- Ansetzen der Bohrlehre mit den unteren 2 Stiften A in den Rahmen
- Oberer Stift M andrücken und Stiftloch markieren
- Loch ø 11 x 70 mm duch die Bohrbüchse bohren
- Konsole einschlagen und durch Punkt M verstiften
