Verbinder LAMIFIX LF20E
67.480.05-55
Verbinder LAMIFIX LF20E
67.480.

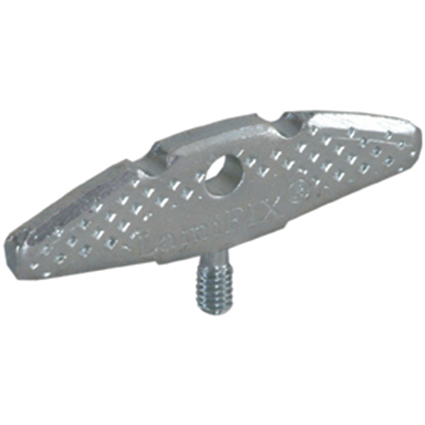

Der LamiFIX® LF 20.E6.3x8.5 ist ein präziser, kompakter Verbinder für Tablare, Zwischenwände, und Konstruktionselemente im Möbel- und Innenausbau. Er eignet sich für alle gängigen Holzarten sowie für Kunststoff und lässt sich besonders effizient in bestehende 5-mm-Reihenlochbohrungen integrieren.
Montage & Funktionsweise:
Die Verarbeitung erfolgt mit der Lamellofräse, Einstellung 20. Der Verbinder wird mittels Eindrehwerkzeug in die 5-mm-Bohrung eingedreht; das zu befestigende Tablar wird rückseitig ausgenutet und anschliessend eingeschoben.
So entsteht eine komplett unsichtbare Befestigung, die je nach Bedarf:
- demontierbar (zusätzliche Schraubensicherung / Kinderschutz) oder
- dauerhaft unsichtbar und unlösbar (Montagekleber) ausgeführt werden kann.
Vorteile:
- Unsichtbare Befestigung durch verdeckte Nut
- Kompatibel mit 5-mm-Reihenlochbohrungen in Möbelkorpussen
- Für alle gängigen Holzarten und Kunststoff geeignet
- Sicher fixierbar: wahlweise verschraubbar oder verklebbar
- Einfache Montage mit Lamello-Einstellung 20
- Stabil & langlebig: verzinkter Stahl
- Auch für Ecktablare und Spezialformen geeignet
Typische Einsatzbereiche:
- Unsichtbare Befestigungen im Wohn-, Küchen- & Bürobereich
- Tablare und Regalböden
- Zwischenwände im Korpusbau
- Ecktablare
- konstruktive Elemente
- Marke
- Lamifix
- Oberfläche
- verzinkt
- Produktart
- Verbinder
- System
- LamiFIX
- Länge
- 45 mm
- Breite
- 12 mm
- Stärke
- 4 mm
- Schraube
- 6,3 x 8,5 nn
- Material
- Stahl
- Fabriknummer
- LF 20.E
Outil de vissage LAMIFIX LF220
embout à visser pour connecteurs de 4 mm d'épaisseur, LF 20
Gabarit de perçage LAMIFIX DMU universal
Le gabarit universel LamiFIX® LF 220.DMU est un outil de montage précis pour tous les connecteurs LamiFIX® des séries LF 20 et LF 20p. Il permet un perçage précis et répétitif pour les vis de sécurité ainsi que pour les assemblages excentriques, assurant ainsi un montage rapide, propre et précis. Le gabarit garantit un positionnement correct des trous et facilite particulièrement la fabrication en série ainsi que le montage sur le chantier.
Convient pour :
- Tous les raccords LamiFIX® LF 20
- Tous les connecteurs LamiFIX® LF 20p
- Vis de sécurité
- Raccords excentriques
Avantages :
- Utilisation universelle pour plusieurs connecteurs LamiFIX®.
- Perçages précis et répétitifs
- Gain de temps considérable lors du montage & de la fabrication en série
- Manipulation simple et sûre
- Résultats de montage propres et professionnels
